نسل جدید آسانسورها

نسل جدید آسانسورها

کارخانه های ژاپنی رقابت برای ساخت سریع ترین آسانسور جهان را آغاز کرده اند.
 کارخانه های ژاپنی در کنار تمایل شدید بازار داخلی، مشتاق هستند تا ساختمان های بلندمرتبه در سراسر جهان را با آسانسورهای ساخت این کشور، مجهز کنند.

آنها در تلاش هستند تا آسانسورهایی تولید کنند که توانایی حرکتی با سرعت بیش از یک هزار متر در دقیقه (16.6متر بر ثانیه) را داشته باشد. در حال حاضر آسانسورهای معمولی سرعتی حدود 5 متر بر ثانیه دارد.
به گزارش شبکه اطلاع رسانی ساختمان ایران، تمایل برای این نوع آسانسورها در کشورهای نفت خیز منطقه خاورمیانه و همچنین چین افزایش یافته است.
این گزارش می افزاید: در ماه گذشته میلادی (دسامبر) شرکت ژاپنی توشیبا، سازنده آسانسور و یک شرکت سیستم های ساختمانی این کشور، سفارشی را برای ساخت 93آسانسور از کشور امارات عربی متحده به مبلغ 3/2میلیارد ین دریافت کرده اند.

محاسن ومعایب اسکلت فلزی

محاسن ومعایب اسکلت فلزی

احداث ساختمان بمنظور رفع احتیاج انسانها صورت گرفته و مهندسین، معماران مسئولیت تهیه اشکال و اجراء مناسب بنا را برعهده دارند؛ محور اصلی مسئولیت عبارت است از: ایمنی - زیبائی - اقتصاد

با توجه به اینکه ساختمان های احداثی در کشور ما اکثرا" بصورت فلزی یا بتنی بوده و ساختمانهای بنایی غیر مسلح با محدودیت خاص طبق آئین نامه 2800 زلزله ایران ساخته میشود، آشنایی با مزایا و معایب ساختمانها می تواند درتصمیم گیری مالکین ، مهندسین نقش اساسی داشته باشد.

مزایای ساختمان فلزی:

مقاومت زیاد: مقاومت قطعات فلزی زیاد بوده و نسبت مقاومت به وزن از مصالح بتن بزرگتر است ، به این علت در دهانه های بزرگ سوله ها و ساختمان های مرتفع ، ساختمانهائی که برزمینهای سست قرارمیگیرند ، حائز اهمیت فراوان میباشد .

خواص یکنواخت : فلز در کارخانجات بزرگ تحت نظارت دقیق تهیه میشود ، یکنواخت بودن خواص آن میتوان اطمینان کرد و خواص آن بر خلاف بتن با عوامل خارجی تحت تاثیر قرار نمی گیرد ، اطمینان در یکنواختی خواص مصالح در انتخاب ضریب اطمینان کوچک مؤثر است که خود صرفه جو یی در مصرف مصالح را باعث میشود .

دوام : دوام فولاد بسیار خوب است ، ساختمانهای فلزی که در نگهداری آنها دقت گردد . برای مدت طولانی قابل بهره برداری خواهند بود - خواص ارتجاعی : خواص مفروض ارتجاعی فولاد با تقریبی بسیار خوبی مصداق عملی دارد . فولاد تا تنشهای بزرگی از قانون هوک بخوبی پیروی مینماید . مثلآ ممان اینرسی یک مقطع فولادی را میتوان با اطمینان در محاسبه وارد نمود . حال اینکه در مورد مقطع بتنی ارقام مربوطه چندان معین و قابل اطمینان نمی باشد .

شکل پذیری : از خاصیت مثبت مصالح فلزی شکل پذیری ان است که قادرند تمرکز تنش را که در واقع علت شروع خرابی است ونیروی دینامیکی و ضربه ای را تحمل نماید ،در حالیکه مصالح بتن ترد و شکننده در مقابل این نیروها فوق العاده ضعیف اند. یکی از عواملی که در هنگام خرابی ،عضو خود خبر داده و ازخرابی ناگهانی وخطرات ان جلوگیری میکند.

علل فرسودگی و تخریب سازه های بتنی

علل فرسودگی و تخریب سازه های بتنی (CAUSES OF DETERIORATIONS)

علل مختلفی که باعث فرسودگی و تخریب سازه های بتنی می شود همراه با علائم هشدار دهنده دیگری که کار تعمیرات را الزامی می دارند، در این مطلب مورد بررسی و تحلیل قرار می گیرند:

-1- نفوذ نمکها  (INGRESS OF SALTS)
نمکهای ته نشین شده که حاصل تبخیر و یا جریان آبهای دارای املاح می باشند و همچنین نمکهایی که توسط باد در خلل و فرج و ترکها جمع می شوند، هنگام کریستالیزه شدن می توانند فشار مخربی به سازه ها وارد کنند که این عمل علاوه بر تسریع و تشدید زنگ زدگی و خوردگی آرماتورها به واسطه وجود نمکهاست. تر وخشک شدن متناوب نیز می تواند تمرکز نمکها را شدت بخشد زیرا آب دارای املاح، پس از تبخیر، املاح خود را به جا می گذارد.

1-2- اشتباهات طراحی  (SPECIFICATION ERRORS)
به کارگیری استانداردهای نامناسب و مشخصات فنی غلط در رابطه با انتخاب مواد، روشهای اجرایی و عملکرد خود سازه، می تواند به خرابی بتن منجر شود. به عنوان مثال استفاده از استانداردهای اروپایی و آمریکایی جهت اجرای پروژه هایی در مناطق خلیج فارس، جایی که آب و هوا و مواد و مصالح ساختمانی و مهارت افراد متفاوت با همه این عوامل در شمال اروپا و آمریکاست، باعث می شود تا دوام و پایایی سازه های بتنی در مناطق یاد شده کاهش یافته و در بهره برداری از سازه نیز با مسائل بسیار جدی مواجه گردیم.

1-3- اشتباهات اجرایی  (CON STRUCTION ERRORS)
کم کاریها، اشتباهات و نقصهایی که به هنگام اجرای پروژه ها رخ می دهد، ممکن است باعث گردد تا آسیبهایی چون پدیدهء لانه زنبوری، حفره های آب انداختگی، جداشدگی، ترکهای جمع شدگی، فضاهای خالی اضافی یا بتن آلوده شده، به وجود آید که همگی آنها به مشکلات جدی می انجامند.
این گونه نقصها و اشکالات را می توان زاییدهء کارآئی، درجهء فشردگی، سیستم عمل آوری، آب مخلوط آلوده، سنگدانه های آلوده و استفاده غلط از افزودنیها به صورت فردی و یا گروهی دانست.

1-4- حملات کلریدی   (CHLORIDE ATTACK)
وجود کلرید آزاد در بتن می تواند به لایهء حفاظتی غیر فعالی که در اطراف آرماتورها قرار دارد، آسیب وارد نموده و آن را از بین ببرد.
خوردگی کلریدی آرماتورهایی که درون بتن قرار دارند، یک عمل الکتروشیمیایی است که بنا به خاصیتش، جهت انجام این فرآیند، غلظت مورد نیاز یون کلرید، نواحی آندی و کاتدی، وجود الکترولیت و رسیدن اکسیژن به مناطق کاتدی در سل  (CELL)خوردگی را فراهم می کند.
گفته می شود که خوردگی کلریدی وقتی حاصل می شود که مقدار کلرید موجود در بتن بیش از 6/0 کیلوگرم در هر متر مکعب بتن باشد. ولی این مقدار به کیفیت بتن نیز بستگی دارد.
خوردگی آبله رویی حاصل از کلرید می تواند موضعی و عمیق باشد که این عمل در صورت وجود یک سطح بسیار کوچک آندی و یک سطح بسیار وسیع کاتدی به وقوع می پیوندد که خوردگی آن نیز با شدت بسیار صورت می گیرد. از جمله مشخصات (FEATURES ) خوردگی کلریدی، می توان موارد زیر را نام برد:
(الف) هنگامی که کلرید در مراحل میانی ترکیبات (عمل و عکس العمل) شیمیایی مورد استفاده قرار گرفته ولی در انتها کلرید مصرف نشده باشد.
(ب) هنگامی که تشکیل همزمان اسید هیدروکلریک، درجه PH مناطق خورده شده را پایین بیاورد. وجود کلریدها هم می تواند به علت استفاده از افزودنیهای کلرید باشد و هم می تواند ناشی از نفوذیابی کلرید از هوای اطراف باشد.
فرض بر این است که مقدار نفوذ یونهای کلریدی تابعیت از قانون نفوذ FICK دارد. ولی علاوه بر انتشار (DIFFUSION) به نفوذ(PENETRATION)  کلرید احتمال دارد به خاطر مکش موئینه (CAPILLARY SUCTION) نیز انجام پذیرد.

1-5- حملات سولفاتی  (SULPHATE ATTACK)
محلول نمکهای سولفاتی از قبیل سولفاتهای سدیم و منیزیم به دو طریق می توانند بتن را مورد حمله و تخریب قرار دهند. در طریق اول یون سولفات ممکن است آلومینات سیمان را مورد حمله قرار داده و ضمن ترکیب، نمکهای دوتایی از قبیل:THAUMASITE  و  ETTRINGITEتولید نماید که در آب محلول می باشند. وجود این گونه نمکها در حضور هیدروکسید کلسیم، طبیعت کلوئیدی(COLLOIDAL)  داشته که می تواند منبسط شده و با ازدیاد حجم، تخریب بتن را باعث گردد. طریق دومی که محلولهای سولفاتی قادر به آسیب رسانی به بتن هستند عبارتست از: تبدیل هیدروکسید کلسیم به نمکهای محلول در آب مانند گچ (GYPSUM) و میرابلیت MIRABILITE که باعث تجزیه و نرم شدن سطوح بتن می شود و عمل LEACHING یا خلل و فرج دار شدن بتن به واسطه یک مایع حلال، به وقوع می پیوند.

سبک سازی با بتن سبک

سبک سازی با بتن سبک

فوم بتن پوششی است جدید جهت مصارف مختلف در ساختمان که به علت خواص فیزیکی منحصر به فرد خود بتنی سبک و عایق با مقاومت لازم و کیفیت مطلوب نسبت به نوع استفاده از آن ارائه میدهد. این پوشش از ترکیب سیمان، ماسه بادی (ماسه نرم)، آب و فوم ( ماده شیمیایی تولید کننده کف ) تشکیل می شود.
ماده کف زا در ضمن اختلاط با آب در دستگاه مخصوص، با سرعت زیادی، حباب های هوا را تولید و تثبیت نموده و کف حاصل که کاملا پایدار می باشد در ضمن اختلاط با ملات سیمان و ماسه بادی در دستگاه مخلوط کن ویژه، خمیری روان تشکیل می دهد که به صورت درجا با در قالب های فلزی یا پلاستیکی قابل استفاده می باشد. این خمیر پس از خشک شدن با توجه به درصد سیمان و ماسه بادی دارای وزن فضایی از 300 الی 1600 کیلو گرم در متر مربع خواهد بود.

ویژگی های عمده فوم بتن

۱- عامل اقتصادی : سبکی وزن با مقاومت مطلوب فوم بتن یا توجه به نوع کاربرد آن , بطور کلی به لحاظ اقتصادی مخارج ساختمان را میزان قابل ملاحظه ای کاهش می دهد چون در نتیجه استفاده از آن , وزن اسکلت فلزی و دیوار ها و سقف کاهش یافته و ضمناً باعث کاهش مخارج فونداسیون و پی در ساختمان می گردد که با توجه به خواص فوق، با سبک تر بودن ساختمان، نیروی زلزله خسارات کمتری را در صورت وقوع متوجه آن می سازد.

۲- سهولت در حمل و نقل و نصب قطعات پیش ساخته : حمل و نقل قطعات پیش ساخته : حمل و نقل قطعات پیش ساخته با فوم بتن هزینه کمتری را نسبت به قطعات بتنی دربرداشته و نصب قطعات بعلت سبکی آنها. بسیار آسان می باشد، هر گونه نازک کاری به راحتی روی پوشش فوم بتن قابل اجراست و ضمناً چسبندگی قابل توجهی با سیمان و گچ دارد.

۳- خواص فوق العاده عایق بودن در مقابل گرما , سرما و صدا : فوم بتن به علت پایین بودن وزن مخصوص آن یک عایق موثر در مقابل گرما , سرما و صداست. ضریب انتقال حرارتی فوم بتن ( طبق جدول شماره 3 ) بین 65 0/0 تا 435/0می باشد ( ضریب هدایت حرارتی یتن معمولی بین 3/1 تا 7/1 می باشد ) استفاده از فوم بتن بعنوان عایق باعث صرفه جویی در استفاده از وسایل گرمازا و سرمازا می گردد. فوم بتن عایق مناسبی جهت صدا با ضریب زیاد جذب آکوستیک به سمار می رود که در نتیجه بعنوان یک فاکتور رفاهی در جهت جلوگیری از ورود صداهای اضافی اخیرا مورد توجه طراحان قرا کرفته است.

۴- خصوصیات عالی در مقابل یخ زدگی و فرسایش ناشی از آن و مقاومت در برابر نفوذ رطوبت و آب : نظر به اینکه فوم بتن در قشرهای سطحی دارای تخلخل فراوان می باشد در نتیجه شکاف های مویین و و درزهای کمتری در سطح ایجاد می شود و اگر پوشش فوم بتن با ضخامت کافی مورد استفاده قرار گیرد در مقابل خطر نفوذ باران و رطوبت مقاومت مطلوبی خواهد داشت.

۵- مقاومت فوق العاده در مقابل آتش : مقاومت فوم بتن در مقابل آتش فوق العاده می باشد.

به طور مثال قطعه ای از نوع فوم بتن با وزن فضایی 700 الی 800 کیلو گرم در متر مکعب که حداقل 8 سانتی متر ضخامت داشته با شد به راحتی تا 1270 درجه سانتی گراد را تحمل می نماید و اصولا در وزن های پایین غیر قابل احتراق است.

۶- قابل برش بودن : به دلیل قابل برش بودن با اره نجاری و میخ پذیر بودن آن. کارهای سیم کشی و نصب لوازم برقی و تاسیسات خیلی سریع و به راحتی قابل عمل خواهد بود.

انواع سنگ های ساختمانی ایرانی

انواع سنگ های ساختمانی ایرانی

عمده ترین سنگ هایی که در عملیات ساختمانی در ایران بکار می روند عبارتند از:

    سنگ تراورتن
    سنگ گرانیت
    سنگ مرمریت
    سنگ چینی
    سنگ مرمر
    سرپانتین
    ماسه سنگ
    شیست

تراورتن (Travertine): این سنگ حاصل رسوبات جریانات آب گرم زیرزمینی می باشد. تراورتن به رنگهای متنوع سفید، کرم ، خاکستری و ... وجود دارد. این سنگ را برای نماسازی داخل و خارج ساختمان به کار می برند.

  (Granite)گرانیت: از انواع سنگهای آذرین بوده و بسیار سخت و محکم، بادوام و بسیار جلا پذیر است. ساب زدن و جلاپذیری از ساب معمولی و نمای سنگی تا مرحله آینه ای شدن امکان پذیر است.گرانیت خرد شده را برای تهیه بتن زیر سازی جاده و راه آهن و سنگ ساختمانی آن را برای بناهای یادبود، زیربنای تاسیسات، تزئینات داخل و خارج ساختمان و کف سازی به کار می برند. از انواع گرانیت ساختمانی می توان گابرو، دیاباز که اصطلاحا به ان گرانیت سیاه هم می گویند نام برد.

نمای سنگی

یکی از پوشش های مناسب در ساختمان که استفاده ازآن روز به روز بیشتر می شود، سنگ است لذا متخصصین امر ساخت وساز دلایل مناسب بودن سنگ را در نمای ساختمان در چند مورد خلاصه کرده اند که عبارتند از :

    1-عدم تغییر رنگ و جذب گرد و غبار
    2-مقاومت در برابر رطوبت
    3- تنوع در رنگ و جنس
    4- اجرای سریع و آسان و تمیز
    5- عایق حرارت و بی نیاز از زیر سازی
    6- قابلیت اجرا بر روی کلیه سطوح
    7-قابلیت ترمیم آسان
    8-انعطاف پذیری و قابلیت فرم پذیری مناسب بر روی کلیه سطوح
    9-ایده ال برای دکوراسیون نمای داخل و خارج ساختمان ها ، مغازه ها ،کافی شاپ ها و رستوران ها .
    10-فراوانی و در دسترس بودن
    11- امکان به وجود آوردن شکل های مورد نظر (دستی و ماشینی )
    12-عمر زیاد (در صورت استفاده مناسب)
    13-هزینه حفظ و نگهداری نسبتاً کم آن

    انتخاب ابعاد و جنس سنگ ،بستگی به محل استفاده آن دارد. سنگ هایی که در نمای خارجی مصرف می شود باید در مقابل عوامل جوی مانند تابش خورشید،باران ،گاز های موجود در هوا و ... مقاوم باشند . در نما سازی از نوع سنگ ممکن است فقط از یک نوع سنگ استفاده شود ویا آنکه از چندین سنگ متنوع استفاده شود . با یک طراحی خوب و هماهنگ کردن سنگ ها یا یکدیگر می توان نماهای سنگی بسیار زیبایی در ساختمان به وجود آورد . همچنین همواره باید به این مطلب توجه کرد که استفاده از سنگ ها ی پر دوام و با مقاومت بالا در برابر یخ زدگی و شرایط نا مساعد جوی و محیطی (نور خورشید ،آب و رطوبت ) با بافت و شکل مطلوب ،بدون ترک خوردگی و خلل و فرج وصرفه اقتصادی را نباید از یاد برد.

    مشخصات کلی انتخاب سنگ برای مصارف ساختمانی

    1- بافت سنگ باید ساختمانی سالم داشته باشد ، یعنی بدون شیار ،ترک و رگه های سست باشد (کرمو نباشد )
    2- بدون هر گونه خلل و فرج باشد .
    3- پوسیدگی نداشته باشد .
    4- یکدست ،یکنواخت و ممکن باشد .
    5- سنگ ساختمانی شاید آب زیاد جذب کند ، لذا نباید :
         الف - در آب متلاشی یا حل شود.
         ب - تمام یا قسمتی از آن بیش از 8 درصد وزن خود آب بمکد.
    6-سنگ ساختمانی نباید آلوده به مواد طبیعی و مصنوعی باشد .
    7- سنگ باید شرایط فیزیکی و شیمیایی محیط را تحمیل کند لذا باید :
          الف - در برابر باد ،یخبندان ،تغییرات دما ودر صورت وجود جریان آب در مقابل آن و کلیه عوامل فرسایش مقاومت کند .
          ب - در برابر محیط های شیمیایی ، اسیدی و قلیایی و همچنین عمل آبکافت و اکسید اسیون مقاومت کند .
    8- مقاومت فشاری برای قطعات باربر نباید کمتر از 150 کیلوگرم بر سانتی متر مربع باشد .
    9- در مقابل سایش مقاوم باشد.

    نمای سنگی خود دارای انواع مختلفی هستند که عمده این تمایزات را می توان در تفاوت نوع سنگ موجود در طبیعت نام برد .لذا در اینجا جایز است قبل از معرفی انواع سنگ ها ابتدا به توضیح واژه سنگ تزئینی پرداخته و سپس به معرفی نما ها بپردازیم .

    سنگ های تزیینی
    سنگ تزئینی ، سنگی است طبیعی که در اندازه مشخص انتخاب ، تراش و یا برش خورده باشد . به معنای وسیع کلمه ، اصطلاح سنگ تزئینی شامل سنگ ها در هر شکل می شود که به طور مستقیم و پس از برش ، سائیده شدن و صیقل کاری در نماهای داخلی و خارجی ساختمان ها به کار می روند . سنگ های تزینی از نظر سنگ شناسی به یکی از گروه های سنگ آذرین ، دگرگونی و یا رسوبی اختصاص دارند و شامل انواع مرمر ، مرمریت ، چینی ، کنگلومرا ، تراورتن ، ماسه سنگ ، گرانیت ، دیوریت ، سینیت ، گابر و بعضی موارد کم اهمیت تر می باشند .

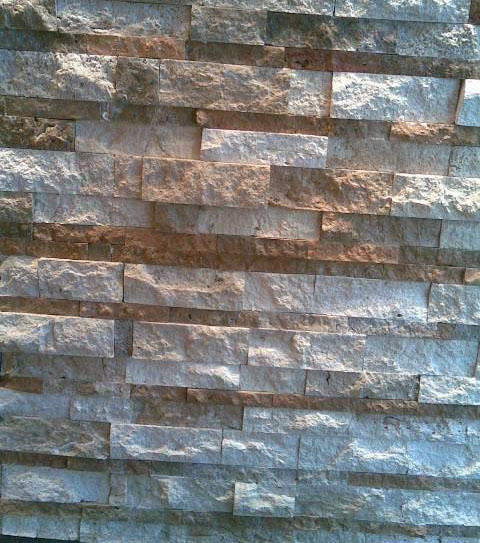

  1- نمای سنگ قیچی
    سنگ قیچی به طول 10 ، عرض 3 تا 4 و ضخامت 1،5 سانتی متر در کارخانه سنگبری به وسیله گیوتین (قیچی) تهیه می شود البته ممکن است از سنگ قیچی با طول بیشتر از 10 سانتی متر هم استفاده شود . زوایای سنگ قیچی ها 90 درجه و سطوح آن (قسمت هایی که در نما دیده می شود) دارای برجستگی های نامنظم هستند . لازم به ذکر است سنگ قیچی را در نمای ساختمان ، بدون بند نصب می کنند و پشت آنها را دوغاب سیمان می ریزند . معمولاً در نماسازی از یک نوع (یکرنگ) سنگ قیچی استفاده می کنند اما با تلفیق سنگ ها با رنگ های مختلف ، می توان نمای زیبایی در ساختمان به وجود آورد . به علت گرفتن گرد و خاک و دوده هوا به خود ، این نماها خیلی زود کثیف می شوند و باید آنها را مرتب تمیز کرد .

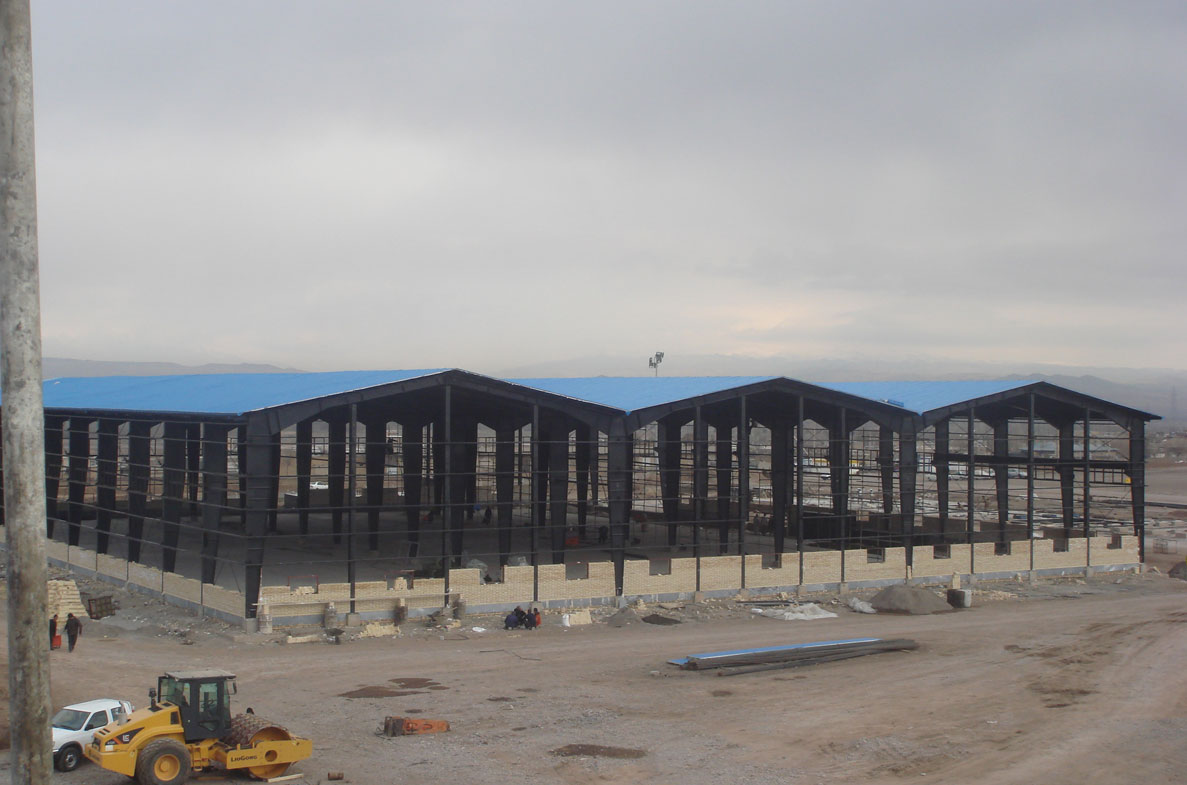

سوله چیست؟

سوله چیست ؟

به سازه های فلزی شیب دار که براساس محاسبات فنی خاص تولید می شود، سوله گویند. سازه های شیب دار یا سوله در لاتین با عنوان Gable Bents یا Ridge Bents نامیده و معرفی می شوند. از این قاب ها در پوشش دهانه های بزرگ و در ساختمان های صنعتی و کشاورزی مانند کارخانه ها، انبارها، مرغ داری ها، آشیانه های هواپیما، سالن های ورزشی، تعمیرگاه ها، پارکینگ ها، دامداری ها، فروشگاه ها و موارد متعدد دیگر استفاده می شود. لازم به توضیح است گروه کثیری از شرکت های بزرگ و کوچک دولتی و خصوصی با کمک این سازه ها توانسته اند به پیشبرد اهداف صنعتی و اقتصادی خود کمک کرده، و طبق محاسبات پیش بینی شده، به راحتی قادر به توسعه و گسترش ابنیه خود باشند. در سال های قبل سیستم های خرپاسازی در ایران بسیار متداول بوده اما هم اکنون سوله سازی به علت مزایای زیادی جایگزین آن گشته است.

سوله به دلیل کاربرد عمدتا صنعتی از نظر طراحی با سایر سازه ها متفاوت است خصوصا آنکه قاب ها در این نوع سازه ها کاملا متفاوت بوده و دارای شیب می باشند و دهانه­ ها نیز نسبت به سایر سازه ها بزرگتر است. به دلیل بزرگ بودن ابعاد تیرها و ستون ها، جهت اجرای این سازه نمی­توان از پروفیل­های موجود در بازار استفاده نمود و باید اقدام به ساخت آنها کرد که اصطلاحا به آن تیر ورق می­گویند .

نحوه طراحی سوله و انواع آن

یکی از زیباترین و جالب­ترین سازه­های عمرانی سوله است. در این مقاله سعی داریم شما را با سوله و انواع آن و نحوه طراحی سوله آشنا کنیم.

دیوار برشی

دیوار برشی

با نیروهای جانبی مؤثر بر یک سازه ( در اثر باد یا زلزله ) به طرق مختلف مقابله می شود که اثر زلزله بر ساختمانها از سایر اثرات وارد بر آنها کاملا متفاوت می باشد . ویژگی اثر زلزله در این است که نیروهای ناشی از آن به مراتب شدیدتر و پیچیده تر از سایر نیروهای مؤثر می باشند . عناصر مقاوم در مقابل نیروهای فوق شامل قاب خمشی ، دیوار برشی و یا ترکیبی از آن دو میباشند . استفاده از قاب خمشی به عنوان عنصر مقاوم در مقابل نیروهای جانبی بخصوص اگر نیروهای جانبی در اثر زلزله باشند احتیاج به جزئیات خاصی دارد که شکل پذیری کافی قاب را تأمین نماید .این جزئیات از لحاظ اجرایی غالبا دست و پاگیر بوده و در صورتی می توان از اجرای دقیق آنها مطمئن شد که کیفیت اجرا و نظارت در کارگاه خیلی بالا باشد از لحاظ برتری می توان گفت که دیوار برشی اقتصادی تر از قاب می باشد و تغییر مکانها را کنترل می کند در حالی که برای سازه های بلند قاب به تنهایی نمی تواند در این زمینه جوابگو باشد . حال به ذکر چند نمونه از دیوارهای برشی می پردازیم :

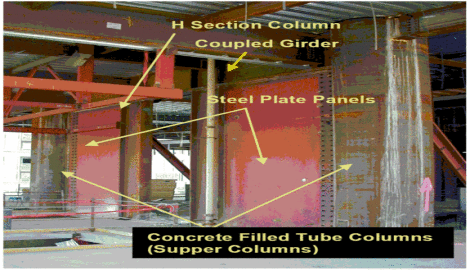

 1-دیوار های برشی فولادی : بعضی مواقع ورقهای فولادی به عنوان دیوارهای برشی بکار می روند . برای جلوگیری از کمانش موضعی چنین دیوارهای برشی فولادی لازماست از تقویت کننده های قائم و افقی استفاده شود.

 2-دیوارهای برشی مرکب : دیوارهای برشی مرکب شامل : ورقها ی تقویت شده فولادی مدفون در بتن مسلح ، خرپاهای ورق فولادی مدفون در داخل دیوار بتن مسلح و دیوارهای مرکب ممکن دیگر ، که تماما با یک قاب فولادی و یا با یک قاب مرکب تؤام هستند می شود .

 3- دیوارهای برشی مصالح بنایی : از دیر زمان در ساختمانهای مصالح بنایی از دیوارهای مصالح بنایی توپر غیر مسلح استفاده می شده است ولی روشن شده است که این دیوارها از نقطه نظر مقاومت در مقابل زلزله ضعف دارند و لذا اکنون به جای آنها از دیوارهای برشی مسلح نظیر دیوارهای با آجر تو خالی و پر شده با دوغاب استفاده می شود .

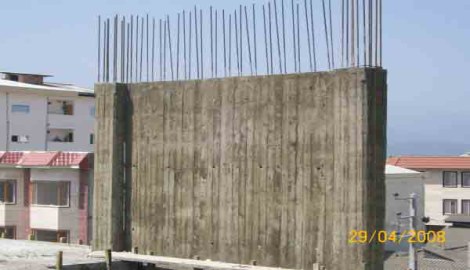

4-دیوارهای برشی بتن مسلح : نوع دیگری از دیواهای برشی ، دیوارهای برشی بتن مسلح است که در این مقاله به آن می پردازیم. یکی از مطمئن ترین روشها برای مقابله با نیروهای جانبی استفاده از دیوار برشی بتن مسلح است . دیوار برشی به عنوان یک ستون طره بزرگ و مقاوم در برابر نیروهای لرزه ای عمل می کند و یک عضو ضروری برای سازه های بتن مسلح بلند و یک عضو مناسب برای سازه های متوسط و کوتاه می باشد.

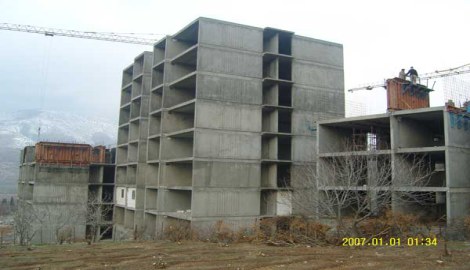

سیستم دیوارهای پیش ساخته سه بعدی 3D Panel

معرفی سیستم:

به کارگیری بتن، به عنوان یک ماده اصلی ساختمانی، نیاز به قالب بندی، داربست و اختصاص زمان برای گیرش، عمل‌آوری و مقاوم شدن آن دارد. از این‌رو، از مدت‌ها قبل، ساخت قطعات بتنی پیش‌ساخته مورد توجه قرار گرفت و پیشرفت‌های چشمگیری به لحاظ ارائه انواع سیستم‌های پیش ساخته حاصل شد.
ایراد اصلی استفاده از قطعات پیش‌ساخته بتن مسلح، در درجه اول، نحوه اتصال قطعات است که یک مشکل سازه‌ای است، و در درجه دوم، حمل قطعات از کارخانه به محل نصب است که یک مشکل اقتصادی محسوب می‌شود. مشکل دوم از آنجا ناشی می‌شود که قطعات بزرگ معمولاً سنگین و حجیم هستند، لذا هزینه و زمان حمل آن‌ها قابل ملاحظه است. به همین دلیل، سعی شده است تا حجم یا وزن و یا زمان حمل قطعات تا حد امکان کاهش یابد.
سیستم ساختمانی، که در اینجا مورد بررسی قرار می‌گیرد، در دهه‌ی هشتاد میلادی تحت عنوان «پانل‌های ساندویچی(3D Sandwich Panel) به روش بتن پاشی در پای کار (Shot Crete)» به بازار جهانی معرفی شد و در صنعت ساختمان مورد استفاده قرار گرفت. لازم به توضیح است اولین نسل این سیستم در سال‌های قبل از انقلاب اسلامی در ایران تولید شد و مورد استفاده قرار گرفت. کشور‌های ارائه کننده این سیستم درابتدا اتریش و ایتالیا بودند. لازم به توضیح است این سیستم، با توجه به ضوابط حاکم در کشورهای نام‌برده، کاربرد چندانی ندارد و محدود به ساخت و ساز معدود ویلایی در خارج از شهرها می‌شود. در سال‌های بعد، ساخت و فروش آن در کشورهایی مانند چین، افغانستان، عراق، ترکیه، برزیل، آرژانتین، کلمبیا و ایران گسترش یافت.



در سیستم پانل ساندویچی، صفحات متشکل از پانل عایق حرارتی (پلی استایرن منبسط یا پلی‌یورتان)، همراه با دو شبکه فلزی در طرفین عایق، که به وسیله‌ی مفتول‌های فولادی مورب به یکدیگر متصل شده‌اند، یک شبکه فلزی سه بعدی را تشکیل می‌دهد.
این قطعات پس از انتقال به محل احداث ساختمان، به یکدیگر متصل و از دو طرف به آن‌ها بتن پاشیده می‌شود. از تلفیق پانل و بتن، سازه ساختمان حاصل می‌شود.

نعل درگاه

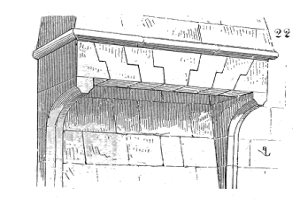

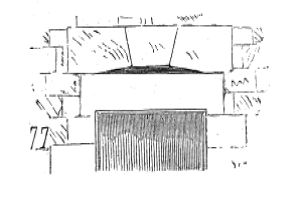

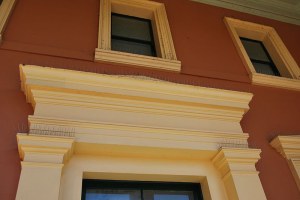

نَعلِ دَرگاه به قطعه چوب یا تیرکی (فلزی) گفته می‌شود که در قسمت فوقانی پنجره گذاشته می‌شود و وظیفه آن تحمل بار آجر و سایر اجزا فوقانی می‌باشد.

نعل درگاه‌هایی که معمولاً‌تزئین می‌شوند فرسب نامیده می‌شوند.

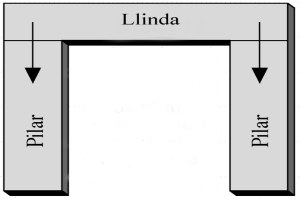

نعل درگاهیه ا تیرهایی هستند که جهت انتقال بارهای ثقلی قسمت بالای بازشو به دیوارهای طرفین بازشو به کار می روند . از جمله موارد ضعف که در ساختمانهای ساخته شده خشتی دیده می شود ، عدم وجود نعل درگاه یا امتداد نیافتن نعل درگاه بر روی دیوارهای طرفین بازشو می باشد که در نهایت باعث تخریب دیوار خواهد شد.

ترک در نعل درگاه : به علتهای زیر ، نعل درگاه و سطوح زیر آن می شکنند : الف) در اثر نشست ستون زیر نعل درگاه ، به علت اهرم شدن آن ، برش افقی به وجود آید. ب) برشهای عمودی به خاطر وجود پیوند و اثر نیروهای فشاری در امتداد تیر نعل درگاه و برشهای طولی بعد از مقدار گیر نعل درگاه به وجود می آید که در هر دو حالت ، جداره ترکها را می تراشیم ، باز می کنیم و سپس گرد آن را می گیریم .بعد ، محل مرطوب شده را با اصطلاحاً گچ تیزون ( زودگیر) پر می کنیم و زمینه را با کشته کشی آماده می سازیم و سپس ترکها را به ترتیب ترمیم و تعمیر می کنیم.

برای نصب درگاهها رعایت شرایط زیر الزامی است:

طول نشیمن  نعل درگاه بر روی دیوار در هر طرف باید حداقل 30 سانتیمتر باشد.

در صورت استفاده از کلافهای قائم در اطراف بازشوها، نعل در گاه باید به نحو مناسبی به آنها متصل شوند.

عرض نعل درگاه باید مساوی ضخامت دیوار باشد.

سقف طاق ضربی

این نوع سقف ها در سالهای نه چندان دور کاربرد بسیار فراوانی داشت که کاربرد آن به دلایل زیر بود:
- سرعت اجرای بالا
- در دسترس بودن مصالح
- عدم نیاز به تخصص اجرای بالا

سیستم طاق ضربی یکی از قدیمی ترین و سنتی ترین نوع سقف های رایج در کشور می باشد.
جهت اجرای این سقف بین دو تیر موازی که در اصطلاح به آن پل گفته میشود تیرهای فرعی به موازات هم و عمود بر پل ها نصب میشوند.
فاصله ی تیرهای فرعی معمولا بین 0.7 تا 1.2 متر میباشد و دهانه های قابل اجرا برای این نوع سقف ها حداکثر تا حدود 5 متر میباشد.
جهت اجرا این نوع سقف از آجر فشاری و ملات گچ و خاک استفاده میکنند.در این نوع سقف آجر فشاری را با ضربه دست و با فشار اندکی با ملات گچ وخاک به صورت قوسی کار میگذارند. علت اجرای قوسی این نوع سقفها انتقال بار وارده از سقف به تیرهای فرعی میباشد.
مشکل عمده این نوع سقف لرزش بیش از حد آنها میباشد به گونه ای که حتی با راه رفتن بر روی این نوع سقف به لرزش در می آیند.
معمولا برای جلوگیری از این عمل میلگردهایی به صورت ضربدری بین تیرهای فرعی زده میشود.همچنین با ریختن دوغاب گچ بر روی سقف و همچنین با ریختن ملات ماسه سیمان بین آجر فشاری و تیر فرعی باعث افزایش صلبیت سقف میشود.

نکاتی که باید برای اجرای سقف طاق ضربی رعایت گردد:
- در سقف های طاق ضربی استفاده از آجرهای جوش ویا خام باعث ریزش طاق خواهد شد.
- در اجرای این سقفها زنجاب نمودن آجر قبل از استفاده حتمی و ضروری است.
- در این سقفها حدالامکان تمام دهانه ها یکجا و بطور مساوی بایستی اجرا شوند.
- میزان و مقدار قوس مناسب بایستی در تمام طول دهانه ها رعایت گردد زیرا قوس زیاد باعث هدر رفتن اندود خواهد شد.
- ملات مصرفی در اجرای طاق ضربی ملات یک به دو میباشد.
- مطابق آیین نامه 2800 ایران تیر آهن ها بوسیله میلگرد یا تسمه ی فولادی بصورت ضربدری به یکدیگر بسته میشوند،بصورتی که اولا طول مستطیل ضربدری شده بیش از 1.5 برابر عرض آن نباشد و ثانیا مساحت تحت پوشش هر ضربدری از 25متر مربع تجاوز ننماید.
